Introduction of Haiwell PLC networking & Haiwellbus Protocol
Introduction of Haiwell PLC networking & Haiwellbus Protocol
                Haiwell bus Protocol là một giao thức được định nghĩa bởi  Công ty Haiwell cho dữ liệu chuyển giao giữa Haiwell PLC . Nó được sử dụng cấu trúc CAN RS485 , vì vậy nó có thể truyền cả dữ liệu rời rạc và tiếp giáp dữ liệu. Nó là nhanh hơn và hiệu quả hơn . Nó có thể tối đa acomplish 30 dữ liệu ngay tương tác trong một giao tiếp. Khi các  PLC đơn không sử dụng để điều khiển các thiết bị khác, thiết bị này là rộng rãi
phân phối PLC .Hơn hết là cần thiết để kiểm soát distributedly .
               Haiwell PLC là mạnh mẽ trong mạng . Các  PLC của Haiwell không chỉ có thể giao tiếp  bởi Haiwell bus giao thức, mà còn bởi tiêu chuẩn Modbus Protocol. sử dụng bất cứ điều gì protocolis , các plc salve không cần phải viết bất kỳ chương trình nào. Chỉ cần phải làm viết một chương trình trong tổng thể PLC .
               Haiwell bus trong hướng dẫn có hai hướng dẫn giao tiếp , HWRD ( hướng dẫn đọc Haiwellbus ,
cần phải xác định " Haiwell bus reading communication table" ) và HWWR ( Haiwellbus viết
hướng dẫn , cần phải xác định " Haiwell bảng xe buýt bằng văn bản truyền thông" ) . Dưới đây là hình ảnh :
Giả sử số 1 PLC đọc X0 dữ liệu / M12 / M300 / M301 / V100 / V120 / Y6 từ số 2 PLC, và đặt nó trong bản M500 / M501 / M502 / M503 / V600 / V601 / M800 của tên definea No.1 PLC Chúng tôi "đọc số 2 PLC"trong Haiwell bus bằng cách đọc bảng kết nối .:

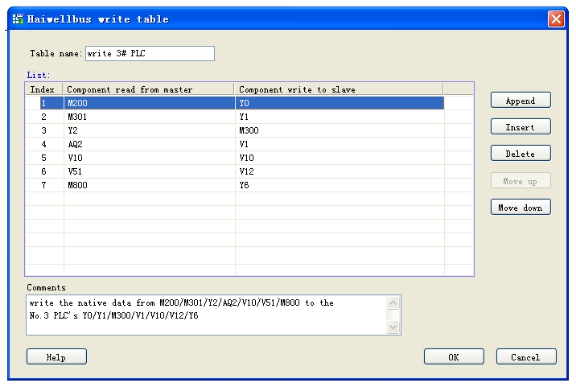

Giả sử số 1 PLC muốn viết các bản dữ liệu fromM200 / M301 / Y2 / AQ2 / V10 / V51 / M800 với số 3 PLC của Y0 / Y1 / M300 / V1 / V10 / V12 / Y6, chúng tôi định nghĩa tên "viết số 3 PLC" trong " Haiwellbus writing communication table " như sau:
Lập trình truyền thông Haiwell Bus Giao thức là đơn giản. Hoàn thành chuyển giao dữ liệu giữa Haiwell PLC, nó chỉ cần 2 hướng dẫn.
http://haiwell.com/
